Kaj je DIP PCB sklop in kako koristi vaši elektroniki?

2025-11-18

V današnjem hitrem tehnološkem okolju je sestavljanje tiskanega vezja (PCB) v središču skoraj vsake elektronske naprave. Med različnimi metodami sestavljanja tiskanih vezij izstopa DIP (Dual In-line Package) montaža tiskanih vezij kot zanesljiva in stroškovno učinkovita rešitev. Toda kaj točno jeDIP sklop PCB, in zakaj bi ga morali upoštevati za svoj naslednji projekt? Poglobimo se v podrobnosti.

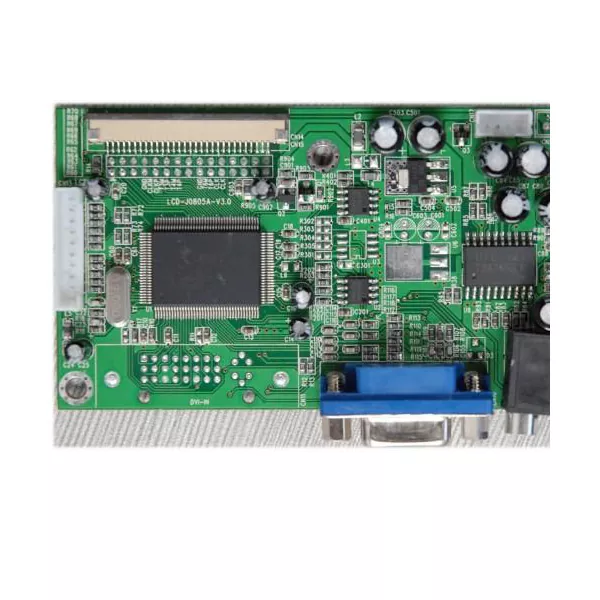

DIP PCB assembly

Kaj je DIP PCB sklop?

Sestavljanje tiskanega vezja DIP se nanaša na postopek, pri katerem se elektronske komponente z dvojnimi linijskimi vodi vstavijo v luknje v tiskanem vezju, ki se nato spajkajo, da tvorijo trdno električno povezavo. Ta metoda se pogosto uporablja pri izdelavi različnih elektronskih izdelkov, od potrošniških pripomočkov do industrijskih naprav. V podjetju Shenzhen Hi Tech Co., Ltd. smo specializirani za ponudbo vrhunskih storitev sestavljanja tiskanih vezij DIP, zasnovanih za izpolnjevanje zahtev nenehno razvijajoče se elektronske industrije.

Ključne prednosti sestavljanja tiskanega vezja DIP

Prednosti uporabe sestavljanja tiskanega vezja DIP so številne, zlasti za določene vrste aplikacij, kjer so najpomembnejši zanesljivost, vzdržljivost in stroškovna učinkovitost. Razčlenimo, zakaj je ta metoda tako koristna:

  1. Stroškovno učinkovito
    Komponente DIP so pogosto cenejše od svojih primerkov za površinsko montažo, zaradi česar je ta metoda idealna za velike proizvodne serije ali projekte, ki upoštevajo proračun. Zagotavlja odlično ravnovesje med ceno in funkcionalnostjo.

  2. Vzdržljivost in zanesljivost
    Zaradi mehanske trdnosti montaže skozi luknjo so komponente DIP bolj robustne in lahko prenesejo težke pogoje. Zaradi tega so odlična izbira za industrijske, avtomobilske in vesoljske aplikacije.

  3. Enostavno ročno rokovanje
    DIP montaža omogoča lažji ročni pregled in predelavo, kar je ključnega pomena v procesih nadzora kakovosti. To zagotavlja, da vaši izdelki izpolnjujejo najvišje standarde.

Kako deluje sklop tiskanega vezja DIP?

V podjetju Shenzhen Hi Tech Co., Ltd. uporabljamo natančen postopek za sestavljanje tiskanega vezja DIP, ki zagotavlja kakovost in hitrost. Tu je preprosta razčlenitev delovanja postopka:

  • 1. korak:Vstavljanje komponent
    Prvi korak vključuje vstavljanje komponent v PCB. Te komponente običajno vključujejo upore, kondenzatorje in IC z dvojnimi linijskimi vodi.

  • 2. korak:Spajkanje
    Po vstavitvi se vodniki prispajkajo na tiskano vezje z uporabo stroja za spajkanje z valovi ali ročnega spajkanja za bolj občutljive aplikacije. Ta korak ustvari trdno električno povezavo.

  • 3. korak:Pregled in testiranje
    Ko je sestavljanje končano, izvedemo stroga testiranja in preverjanje kakovosti, da zagotovimo, da vse komponente delujejo po pričakovanjih. Ta korak zmanjšuje napake in zagotavlja zanesljivost izdelka.

Tukaj je preprosta tabela za povzetek postopka sestavljanja tiskanega vezja DIP:

korak Opis
Vstavljanje komponent Vstavljanje dvojnih in-line komponent v PCB
Spajkanje Spajkanje komponente vodi do tiskanega vezja
Pregled in testiranje Zagotavljanje, da so vse povezave varne in funkcionalne

Zakaj izbrati DIP PCB sklop za vaše projekte?

Kot izkušenega proizvajalca elektronike nas v podjetju Shenzhen Hi Tech Co., Ltd. pogosto sprašujejo, zakaj bi morala podjetja izbrati montažo tiskanega vezja DIP pred drugimi metodami. Tukaj so glavni razlogi:

1. Ali je DIP PCB sklop primeren za vse vrste elektronskih izdelkov?
Da, sklop tiskanega vezja DIP je zelo vsestranski in ga je mogoče uporabiti za široko paleto elektronskih naprav, zlasti tam, kjer sta ključna vzdržljivost in stroškovna učinkovitost. Ne glede na to, ali delate na potrošniški elektroniki, avtomobilskih sistemih ali industrijski opremi, ta metoda zagotavlja, da bo vaš izdelek zdržal.

2. Kako se DIP primerja z drugimi metodami sestavljanja PCB, kot je SMT?
DIP je še posebej ugoden v scenarijih, kjer so komponente velike ali zahtevajo dodatno mehansko podporo. Medtem ko ima SMT (tehnologija površinske montaže) svoje prednosti, DIP ostaja odlična možnost za aplikacije, kjer so potrebne robustne povezave, ki jih je enostavno vzdrževati.

3. Katere industrije imajo največ koristi od sestavljanja tiskanih vezij DIP?
Sklop tiskanega vezja DIP se pogosto uporablja v panogah, kot so avtomobilska, vesoljska in zabavna elektronika, zahvaljujoč svojim zanesljivim, robustnim povezavam, ki lahko prenesejo težke pogoje. Če ste v katerem koli od teh sektorjev, lahko izbira za DIP montažo pomaga zagotoviti dolgoročno zanesljivost vaših izdelkov.

Pomen sestavljanja tiskanega vezja DIP v sodobni elektroniki

DIP PCB sklop igra ključno vlogo pri zagotavljanju funkcionalnosti in trajnosti sodobnih elektronskih izdelkov. Ker ponuja zanesljiv način povezovanja, podpira dolgo življenjsko dobo in učinkovitost naprav v številnih panogah. Posebej je dragocen za projekte, kjer je mehanska trdnost ključnega pomena, in ponuja odlično kombinacijo zmogljivosti in prihrankov stroškov.

Ključni zaključki:

  • Stroškovno učinkovit in vzdržljiv

  • Idealno za velike, robustne komponente

  • Prilagodljiv za široko paleto aplikacij

  • Enostaven za pregled in popravilo

Ne glede na to, ali načrtujete nov izdelek ali optimizirate obstoječega, DIP PCB sestavljanje ostaja preizkušena rešitev. V podjetju Shenzhen Hi Tech Co., Ltd. smo predani zagotavljanju storitev sestavljanja tiskanih vezij DIP najvišje kakovosti, prilagojenih vašim posebnim potrebam.

Ste pripravljeni na začetek?

Če želite v svojo linijo izdelkov vključiti visokokakovosten sklop tiskanega vezja DIP, ne oklevajtestiknaspriShenzhen Hi Tech Co., Ltd.Naša ekipa strokovnjakov je tukaj, da vam pomaga doseči najboljše možne rezultate za vašega elektronskega profesionalca
