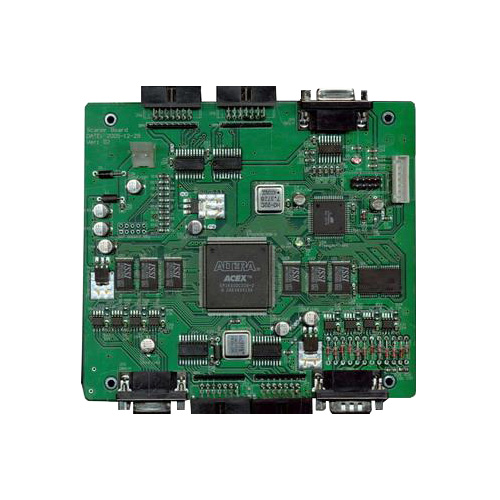

Sestavljanje tiskanega vezja (PCB) je kritična komponenta proizvodnega procesa elektronike. PCB je plošča iz izolacijskega materiala s prevodnimi potmi, vrezanimi na njeno površino. Te poti, znane tudi kot sledi, omogočajo namestitev in medsebojno povezovanje elektronskih komponent v funkcionalno vezje. Sestavljanje tiskanega vezja vključuje postopek pritrditve elektronskih komponent na tiskano vezje, da se ustvari funkcionalna elektronska naprava. V tem članku bomo razpravljali o osnovahPCB sklopin njegove komponente.
Postopek sestavljanja tiskanega vezja Postopek sestavljanja tiskanega vezja običajno vključuje naslednje korake:
Izdelava PCB: Prvi korak v procesu sestavljanja tiskanega vezja je izdelava samega tiskanega vezja. To vključuje načrtovanje postavitve plošče, vrtanje lukenj, nanašanje bakrene plasti in jedkanje sledi.
Nabava komponent: Ko je tiskano vezje izdelano, je naslednji korak pridobivanje elektronskih komponent, ki bodo nameščene na ploščo. To lahko vključuje bodisi nakup vnaprej izdelanih komponent ali naročanje komponent po meri, ki so specifične za projekt.
Tehnologija površinske montaže (SMT): V procesu površinske montaže (SMT) so elektronske komponente nameščene na tiskano vezje s pomočjo stroja za dviganje in namestitev. Ta postopek vključuje namestitev majhnih komponent, kot so upori in kondenzatorji, na PCB z uporabo robotske roke.
Sklop skozi luknjo: Sestavljanje skozi luknje vključuje vstavljanje večjih komponent, kot so diode in konektorji, v predhodno izvrtane luknje na tiskanem vezju.
Spajkanje: Ko so komponente nameščene na PCB, je naslednji korak, da jih spajkate na svoje mesto. Spajka se nanese na povezave med komponentami in sledi na tiskanem vezju, kar ustvarja varno in trajno povezavo.
Končno testiranje: Zadnji korak v procesu sestavljanja tiskanega vezja je preizkus sestavljene plošče, da se zagotovi pravilno delovanje. To vključuje uporabo specializirane preskusne opreme za preverjanje pravilnih povezav, ravni napetosti in drugih funkcionalnih parametrov.
Komponente tiskanega vezja Komponente, ki se uporabljajo pri sestavljanju tiskanega vezja, se lahko razlikujejo glede na posebno uporabo. Nekatere pogoste komponente vključujejo:
Upori: Upori so elektronske komponente, ki omejujejo pretok toka v vezju. Pogosto se uporabljajo za nadzor svetlosti LED ali za nastavitev ojačanja ojačevalnika.
Kondenzatorji: Kondenzatorji hranijo električni naboj in ga po potrebi sprostijo. Pogosto se uporabljajo za filtriranje šuma v tokokrogu ali za stabilizacijo ravni napetosti.
Diode: Diode so elektronske komponente, ki omogočajo tok samo v eno smer. Pogosto se uporabljajo za zaščito tokokrogov pred povratno napetostjo ali za pretvorbo izmeničnega toka v enosmerni.
Tranzistorji: Tranzistorji so elektronske komponente, ki lahko ojačajo ali preklapljajo elektronske signale. Pogosto se uporabljajo v ojačevalnikih, stikalih in drugih aplikacijah, kjer je potreben nadzor signala.
Prednosti sestavljanja tiskanega vezja Sestavljanje tiskanega vezja ponuja številne prednosti v primerjavi s tradicionalnimi metodami ožičenja, vključno z:
Povečana zanesljivost: Sklop tiskanega vezja ustvarja trajne povezave med komponentami in sledmi, kar zmanjšuje tveganje nenamernih odklopov ali kratkih stikov.
Izboljšana učinkovitost: Sestavljanje tiskanega vezja ponuja učinkovitejšo metodo ožičenja komponent, zmanjša količino potrebnega prostora in izboljša splošno funkcionalnost naprave.
Stroškovno učinkovito: Sestavljanje PCB omogoča obsežno proizvodnjo, kar zmanjšuje stroške, povezane z ročnim ožičenjem.
Skratka, sestavljanje PCB je kritična komponenta proizvodnega procesa elektronike. Vključuje namestitev elektronskih komponent na tiskano vezje za ustvarjanje funkcionalne elektronske naprave. Postopek vključuje več korakov, vključno z izdelavo PCB, nabavo komponent, tehnologijo površinske montaže (SMT), sestavljanjem skozi luknjo, spajkanjem in končnim testiranjem. Sestavljanje tiskanega vezja nudi številne prednosti v primerjavi s tradicionalnimi metodami ožičenja, vključno s povečano zanesljivostjo, izboljšano učinkovitostjo in stroškovno učinkovitostjo.
