Kako oblikovanje in postavitev PCB oblikujeta sodobno elektroniko?

Kazalo

• Uvod v načrtovanje in postavitev PCB
• Zakaj je oblikovanje PCB pomembno
• Osnovna načela postavitve PCB
• Pogosti oblikovalski izzivi
• Najboljše prakse in inženirske rešitve
• Materiali in vidiki izdelave
• Industrijske aplikacije
• Oblikovalski kompromisi in primerjalna tabela
• Pojasnjen potek dela za načrtovanje PCB
• Prihodnji trendi v inženirstvu PCB
• Pogosto zastavljena vprašanja
• Zaključek

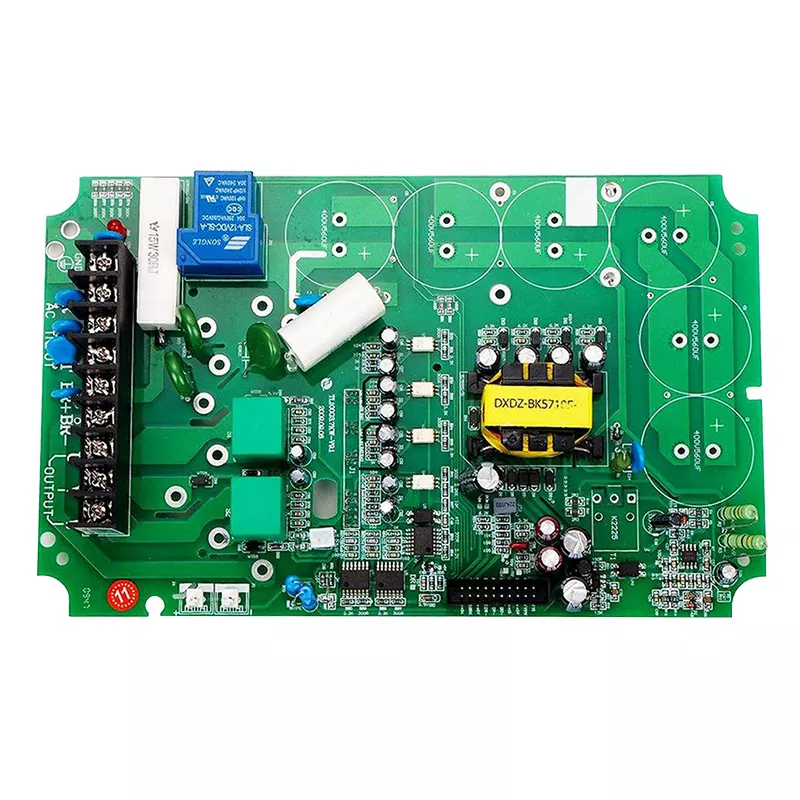

Uvod v načrtovanje in postavitev PCB

Oblikovanje in postavitev tiskanega vezja je strukturiran postopek razporejanja elektronskih komponent in usmerjanja električnih povezav na tiskanem vezju. Čeprav se morda zdi, da gre za čisto tehnično disciplino, je v resnici ravnovesje elektrotehnike, mehanskih omejitev, toplotne fizike in proizvodne praktičnosti.

Dobro zasnovan PCB zagotavlja, da signali potujejo učinkovito, da je moč enakomerno porazdeljena, da se toplota učinkovito upravlja in da izdelek ostane stabilen v resničnih pogojih. Slaba zasnova pa lahko vodi do motenj signala, pregrevanja, zrušitev sistema in celo popolne okvare naprave.

Ker elektronske naprave postajajo manjše in zmogljivejše, se zapletenost tiskanih vezij še naprej povečuje. Inženirji morajo zdaj upoštevati visoke hitrosti signalov, elektromagnetno združljivost, večplastno usmerjanje in kompaktno integracijo komponent.

Zakaj je oblikovanje PCB pomembno

Oblikovanje tiskanega vezja ni samo povezovanje komponent – ​​določa zgornjo mejo zmogljivosti elektronskega izdelka. Tudi najnaprednejši čipi ne morejo pravilno delovati, če postavitev plošče povzroča hrup, odpornost ali nestabilnost.

• Stabilnost delovanja:Pravilno usmerjanje zagotavlja čist prenos signala.
• Toplotna učinkovitost:Dobra postavitev preprečuje pregrevanje in podaljšuje življenjsko dobo izdelka.
• Stroški izdelave:Optimiziran dizajn zmanjšuje kompleksnost proizvodnje in odpadke.
• Zanesljivost izdelka:Stabilne postavitve zmanjšajo stopnje napak v stresnih pogojih.
• Razširljivost:Modularna zasnova omogoča prihodnje nadgradnje in revizije.

Osnovna načela postavitve PCB

Razumevanje temeljnih načel postavitve PCB je bistvenega pomena za ustvarjanje visokokakovostnih elektronskih sistemov. Ta načela vodijo inženirje skozi vse faze načrtovanja.

1. Celovitost signala

Celovitost signala se nanaša na kakovost električnih signalov, ko potujejo skozi tiskano vezje. Slabo usmerjanje, predolga sled ali motnje lahko popačijo signale.

2. Distribucija moči

Stabilno omrežje za distribucijo električne energije zagotavlja, da vse komponente prejemajo enakomerno napetost brez nihanj ali hrupa.

3. Strategija ozemljitve

Dobro načrtovana ozemljitvena plošča zmanjša elektromagnetne motnje in izboljša stabilnost vezja.

4. Toplotno upravljanje

Med postavitvijo je treba upoštevati odvajanje toplote, da preprečimo pregrevanje občutljivih komponent.

5. Postavitev komponent

Strateška postavitev zmanjša dolžino sledi, izboljša pretok signala in poenostavi proizvodnjo.

Pogosti oblikovalski izzivi

Inženirji za načrtovanje tiskanih vezij se pogosto srečujejo s številnimi izzivi, ki lahko vplivajo na funkcionalnost in učinkovitost proizvodnje.

• Elektromagnetne motnje med sledmi visoke hitrosti
• Pregrevanje zaradi slabe toplotne zasnove
• Zakasnitev signala pri dolgih ali nepravilno usmerjenih sledovih
• Prostorske omejitve v kompaktnih napravah
• Proizvodne omejitve in vprašanja optimizacije stroškov

Ti izzivi pogosto zahtevajo iterativne izboljšave zasnove in validacijo na podlagi simulacije pred proizvodnjo.

Najboljše prakse in inženirske rešitve

Uspešno oblikovanje PCB temelji na dokazanih inženirskih praksah, ki zmanjšujejo tveganja in izboljšujejo učinkovitost.

• Za hitre signale uporabite kratko in neposredno sledenje
• Implementirajte večplastne sklope PCB za kompleksna vezja
• Ločena analogna in digitalna ozemljitvena območja
• Namestite ločilne kondenzatorje blizu napajalnih zatičev
• Izvedite toplotno simulacijo pred dokončanjem postavitve
• Upoštevajte pravila načrtovanja proizvajalca na začetku postopka

Te strategije znatno izboljšajo stabilnost signala, zmanjšajo šum in povečajo zanesljivost izdelka.

Materiali in vidiki izdelave

Izbira materialov igra ključno vlogo pri delovanju PCB. Različne podlage ponujajo različne električne in toplotne lastnosti.

Industrijske aplikacije oblikovanja PCB

Zasnova in postavitev PCB sta bistvenega pomena v številnih panogah, od katerih ima vsaka edinstvene zahteve.

• Zabavna elektronika:Pametni telefoni, tablice in nosljive naprave
• Avtomobilski sistemi:Krmilne enote motorja, senzorji, infotainment
• Medicinski pripomočki:Diagnostični stroji, nadzorni sistemi
• Industrijska avtomatizacija:Robotika, PLC sistemi, nadzorne plošče
• Telekomunikacije:Omrežna strojna oprema in komunikacijski sistemi

Oblikovalski kompromisi in primerjalna tabela

Zasnova PCB pogosto zahteva uravnoteženje zmogljivosti, stroškov in možnosti izdelave. Spodaj je primerjava običajnih kompromisov.

Pojasnjen potek dela za načrtovanje PCB

Strukturiran potek dela zagotavlja natančnost in učinkovitost od koncepta do proizvodnje.

1. Analiza zahtev in opredelitev specifikacije
2. Shematsko načrtovanje in načrtovanje vezij
3. Izbira in validacija komponent
4. Načrtovanje postavitve PCB in usmerjanje
5. Preverjanje pravil oblikovanja in simulacija
6. Izdelava in testiranje prototipov
7. Končna proizvodnja in optimizacija

Vsaka stopnja ima ključno vlogo pri zagotavljanju, da končni izdelek izpolnjuje pričakovanja glede zmogljivosti in zanesljivosti.

Prihodnji trendi v inženirstvu PCB

Tehnologija PCB se še naprej hitro razvija zaradi povpraševanja po manjši, hitrejši in zmogljivejši elektroniki.

• Večja uporaba tehnologije HDI (High-Density Interconnect).
• Integracija orodij za načrtovanje tiskanih vezij s pomočjo umetne inteligence
• Razvoj ultra-miniaturiziranih komponent
• Napredni materiali za upravljanje toplote
• Prilagodljiva in nosljiva razširitev elektronike

Te inovacije oblikujejo naslednjo generacijo elektronskih naprav v panogah.

Pogosto zastavljena vprašanja

Kaj je načrtovanje in postavitev PCB?

To je postopek načrtovanja fizične razporeditve elektronskih komponent in usmerjanja električnih povezav na vezje.

Zakaj je postavitev PCB pomembna?

Neposredno vpliva na zmogljivost, celovitost signala, toplotno stabilnost in splošno zanesljivost izdelka.

Katera programska oprema se uporablja za načrtovanje PCB?

Pogosta orodja vključujejo Altium Designer, KiCad, Eagle in OrCAD.

Kakšna je razlika med enoslojnim in večslojnim PCB?

Enoslojne plošče so enostavnejše in cenejše, medtem ko večslojne plošče podpirajo kompleksna, visoko zmogljiva vezja.

Kako lahko oblikovanje PCB zmanjša proizvodne stroške?

Optimiziranje postavitve, zmanjšanje števila slojev, kjer je to mogoče, in upoštevanje smernic za proizvodnjo lahko znatno znižajo stroške.

Zaključek

Oblikovanje in postavitev PCB je temeljna disciplina v sodobnem elektronskem inženirstvu. Določa, kako učinkovito deluje izdelek, kako dolgo traja in kako stroškovno učinkovita je njegova izdelava. Z napredkom tehnologije se oblikovanje PCB še naprej razvija, kar zahteva globljo integracijo simulacijskih orodij, znanosti o materialih in natančnega inženirstva.

Podjetja, ki vlagajo v visokokakovostne postopke oblikovanja PCB, so v boljšem položaju za zagotavljanje zanesljivih, inovativnih in konkurenčnih elektronskih izdelkov na svetovnem trgu.
