Kaj je sestavljanje PCB SMT in zakaj je pomembno?

Sklop PCB s tehnologijo površinske montaže (SMT).je v središču sodobne proizvodnje elektronike. Ta članek raziskuje celoten postopek sestavljanja SMT, pogoste izzive, strategije nadzora kakovosti in kako Shenzhen Hi Tech Co., Ltd. zagotavlja zanesljive rešitve za sestavljanje PCB, ki izpolnjujejo pričakovanja strank.

Kazalo

• Uvod v montažo PCB SMT
• Postopek sestavljanja PCB SMT po korakih
• Ključne komponente, ki se uporabljajo pri sestavljanju SMT
• Prednosti SMT pred tradicionalnim sestavljanjem
• Pogosti izzivi pri sestavljanju PCB SMT
• Kontrola kakovosti pri sestavljanju PCB SMT
• Uporaba sklopa PCB SMT
• Premisleki o stroških za SMT PCB sklop
• pogosta vprašanja
• Obrnite se na Shenzhen Hi Tech Co., Ltd.

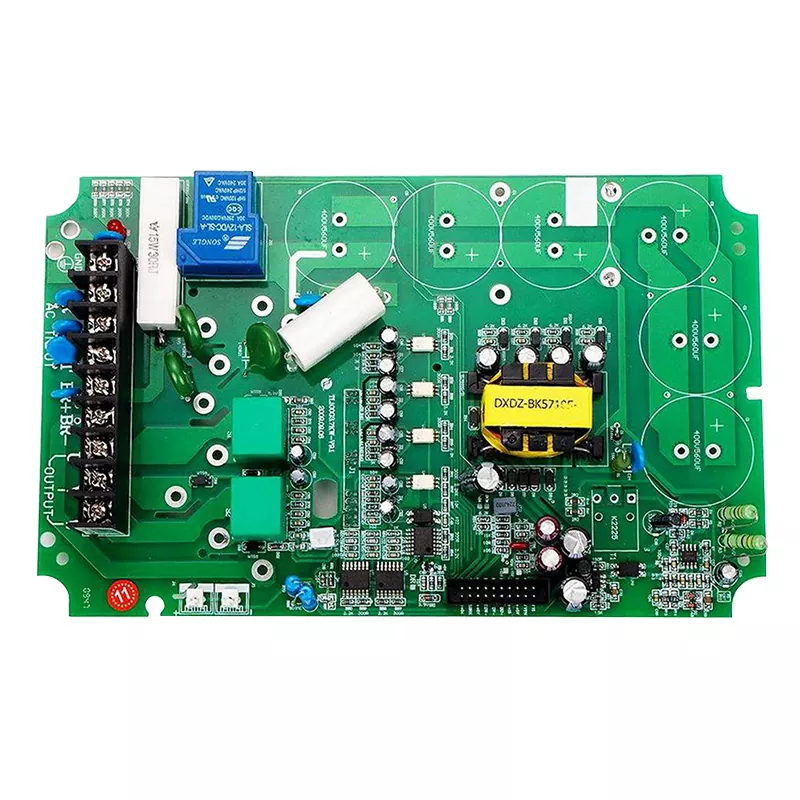

Uvod v montažo PCB SMT

SMT (Surface Mount Technology) sestavljanje tiskanega vezja je postopek namestitve elektronskih komponent neposredno na površino tiskanega vezja. Za razliko od tradicionalne tehnologije skozi luknje SMT omogoča bolj kompaktne zasnove in večjo gostoto vezij, kar je bistvenega pomena za sodobne naprave, kot so pametni telefoni, pripomočki IoT in medicinska elektronika.

Shenzhen Hi Tech Co., Ltd. je specializirano za zagotavljanje visokokakovostnih storitev sestavljanja PCB SMT, ki strankam po vsem svetu zagotavljajo natančnost, zanesljivost in hiter preobrat.

Postopek sestavljanja PCB SMT po korakih

1. Tiskanje šablon:Šablona spajkalne paste se uporablja za nanašanje natančnih količin spajkalne paste na plošče PCB.
2. Postavitev komponente:Stroji za pobiranje in namestitev SMT natančno namestijo komponente na spajkalno pasto.
3. Reflow spajkanje:Plošča gre skozi reflow peč, tali spajko in tvori zanesljive električne povezave.
4. Pregled in testiranje:Avtomatski optični pregled (AOI) in rentgenski pregled zagotavljata pravilno namestitev in spajkalne spoje.
5. Končna montaža in pakiranje:Dokončane plošče so očiščene, testirane in zapakirane za dostavo.

Ključne komponente, ki se uporabljajo pri sestavljanju SMT

• Upori in kondenzatorji
• Integrirana vezja (IC)
• Tranzistorji in diode
• LED in zasloni
• Konektorji in vtičnice

Shenzhen Hi Tech Co., Ltd. pridobiva visokokakovostne komponente od zaupanja vrednih dobaviteljev, da zagotovi dolgoročno zanesljivost.

Prednosti SMT pred tradicionalnim sestavljanjem

• Manjša velikost:Omogoča bolj kompaktne in lahke izdelke.
• Večja gostota komponent:Podpira zapletene zasnove vezij.
• Hitrejša proizvodnja:Avtomatsko sestavljanje skrajša čas dela.
• Boljša zmogljivost:Krajše električne poti zmanjšajo parazitske učinke.
• Stroškovna učinkovitost:Manj materiala in manj izvrtanih lukenj zmanjša stroške PCB.

Pogosti izzivi pri sestavljanju PCB SMT

• Neusklajenost komponent:Majhne komponente se lahko med namestitvijo premaknejo.
• Napake spajkalnega spoja:Lahko pride do hladnega spajkanja, premostitve ali nezadostnega spajkanja.
• Občutljivost na vlago:Nekatere komponente se lahko poškodujejo zaradi vročine reflowa.
• Omejitve oblikovanja:PCB-ji visoke gostote zahtevajo natančno postavitev in načrtovanje.

Kontrola kakovosti pri sestavljanju PCB SMT

Nadzor kakovosti je ključnega pomena, da se izognete dragim predelavam. Shenzhen Hi Tech Co., Ltd. izvaja več ravni inšpekcije:

• Avtomatiziran optični pregled (AOI):Zazna neporavnane ali manjkajoče komponente.
• Rentgenski pregled:Preveri skrite spajkalne spoje pod BGA in QFN.
• Funkcionalno testiranje:Potrjuje električno delovanje pred pošiljanjem.
• Statistična kontrola procesa:Spremlja doslednost in zanesljivost sestavljanja.

Uporaba sklopa PCB SMT

PCB sklopi SMT se uporabljajo v različnih panogah:

• Zabavna elektronika:Pametni telefoni, tablice, nosljive naprave.
• Avtomobilizem:Infotainment sistemi, krmilni moduli motorja.
• Medicinski pripomočki:Diagnostična orodja, nadzorne naprave.
• Industrijska avtomatizacija:Senzorji, krmilniki, robotika.
• Telekomunikacije:Usmerjevalniki, stikala, omrežna oprema.

Premisleki o stroških za SMT PCB sklop

Razumevanje povzročiteljev stroškov strankam pomaga pri učinkovitem načrtovanju proračunov:

pogosta vprašanja

Obrnite se na Shenzhen Hi Tech Co., Ltd.

Če iščete zanesljive, stroškovno učinkovite in visokokakovostne storitve montaže PCB SMT,Shenzhen Hi Tech Co., Ltd.je vaš zaupanja vreden partner. Od prototipa do množične proizvodnje zagotavljamo, da vsako tiskano vezje izpolnjuje vaša pričakovanja z natančnostjo in učinkovitostjo.

Ste pripravljeni začeti?Kontaktirajte nasše danes in razpravljajte o svojih potrebah po sestavljanju PCB SMT!
